建筑工程中不可或缺的“五步放線法”
發布時間：2023-07-17
什么是五步放線法？
裝飾施工單位中標以后，進場與土建單位移交的軸線或主控制線以及各樓層標高控制線。結合各層建筑總平面圖，在現場分五個階段草測的步驟叫做五步放線法。圍繞五步放線進行施工故叫做五步施工法。
五步放線的目的：
五步放線的目的是核對裝飾施工各層樓層平面總平面圖上理論尺寸與現場實際是否相符合。現場是否有其他障礙物等。
通過核對，并記錄在總平面圖上，為深化圖紙調整平面圖，掌握了第一次實際數據。為設計師調整和確認設計方案提供了可靠的依據。避免倉促上陳所引起的不良后果。特別是工期特別緊的項目能縮短工期。
五步放線具體步驟（1）

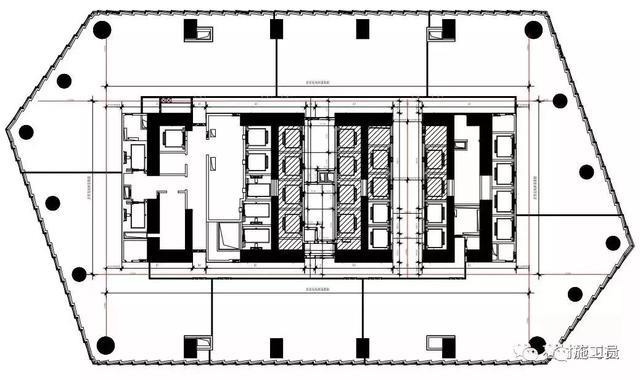

1、各層總平面圖主控線、軸線、完成面控制線（軸距減1m）、墻面四周頂面完成面向上250mm為機電標高線、地面±0.00水平線、各層1米水平線，為第一步放線。(根據樓層和班組可以分兩組以上平行放線，分兩組平行放線，再根據班組人數分組，形成流水放線)

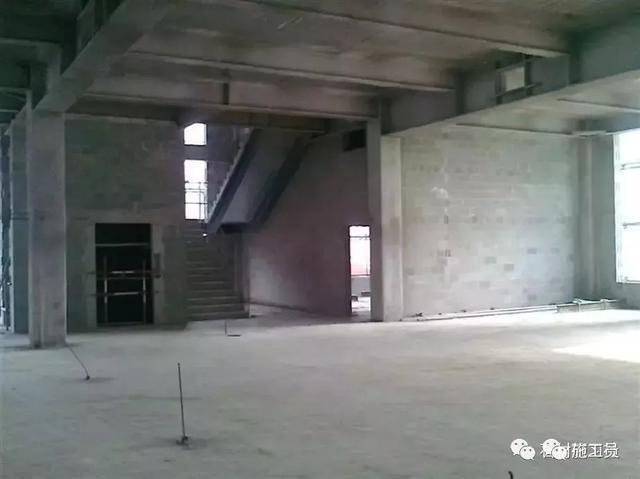

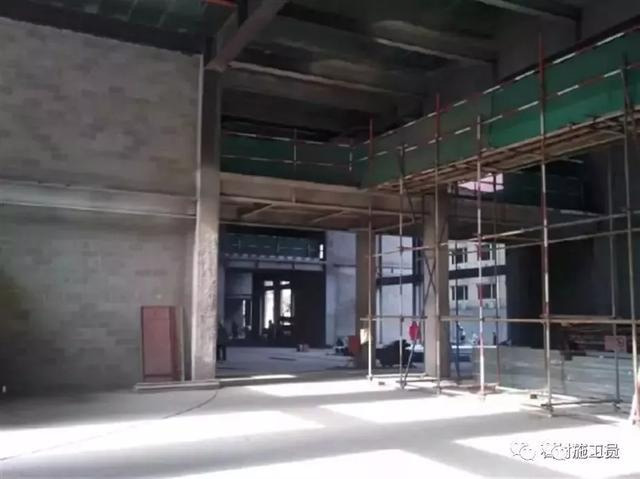

裝飾進場時現場狀況
說明：此階段是放線最佳時期，這時空調、給排水、暖通、強弱電單位均未進場施工，土建二次結構又進入尾聲，工地障礙物少，有利于經緯儀器、水準儀等儀器放線施工（減少協調）。
此階段是主控線、標高線移交、搶放主控線、水平線、軸線或一米的控制線。
以土建平移出來的主控線定位控線，以主控線復合總包軸線（檢查總包軸線是否與理論軸線有誤差），如有誤差，以我主控線為主。
或者重新彈軸線，從軸距減1米，彈墻面控制線，軸線從地面用紅外線垂直水準儀移到墻面有條件。以一米水平線彈出頂面完成面線和機電控制線。
一般在吊頂完成面250mm以上根據燈具型號而定，此尺寸測試吊頂造型及隱蔽地面±0.00線測土建高差。

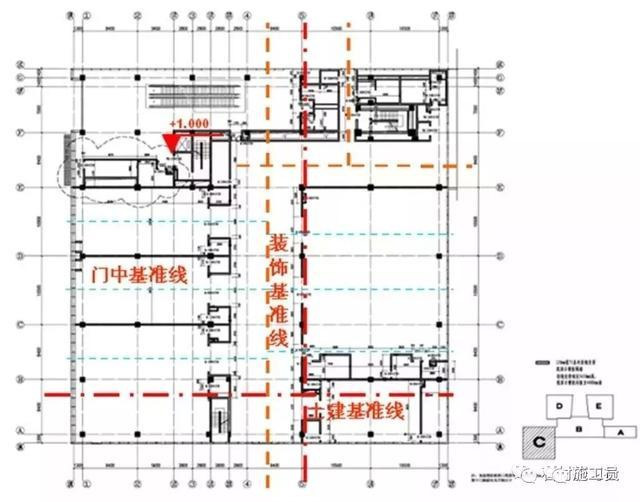

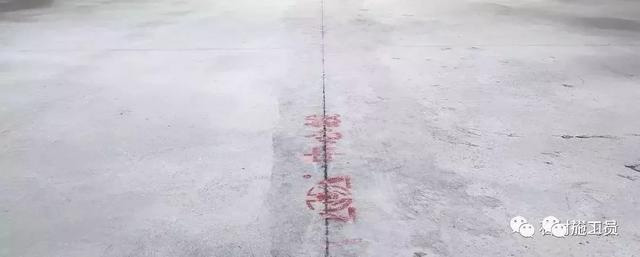

▲坐標控制線

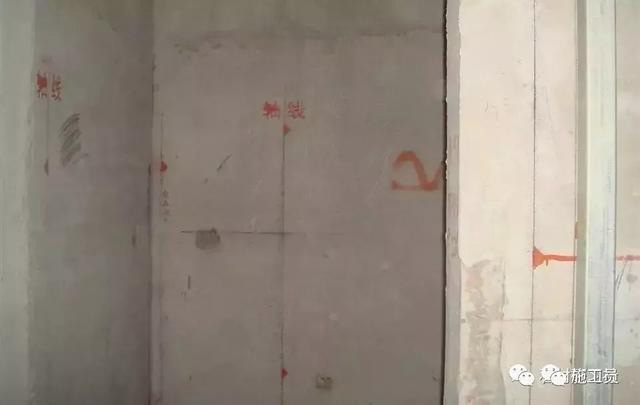

▲軸線

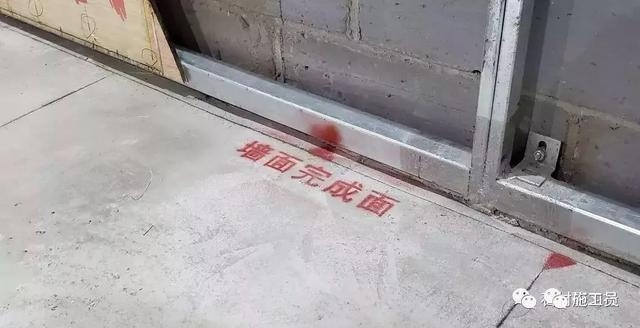

▲完成面線

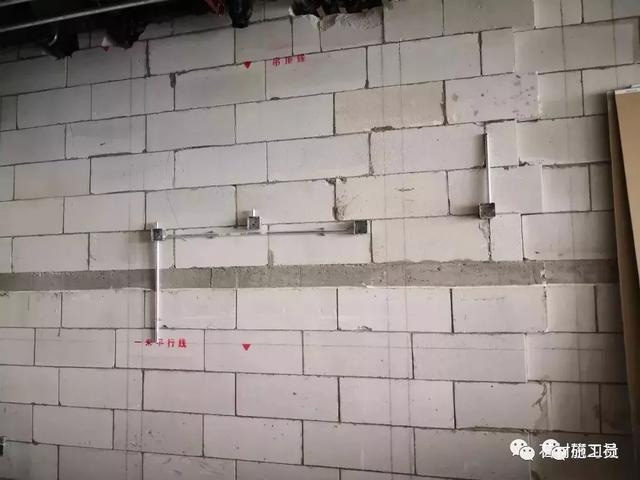

▲頂面及機電完成面線
五步放線的具體步驟（2）
1、各層各區域墻面四周頂面完成面向上250mm機電標高線、地面±0.00水平線。
瓦工粉刷完成面線（衛生間、廚房間、服務間、乳膠漆、窗套線基層）;油工粉刷完成面線（粉刷石膏）;木工軟包、硬包、木飾面完成面線。
云石工干掛大理石完成面線，主墻面結合節點草測線，稱第二步放線，也叫做濕作業施工線。
2、粉刷完成面，測土建墻面平整度和方整度，是否滿足粉刷完成面尺寸。若不滿足完成面尺寸，需提供給設計方進行平面圖調整。

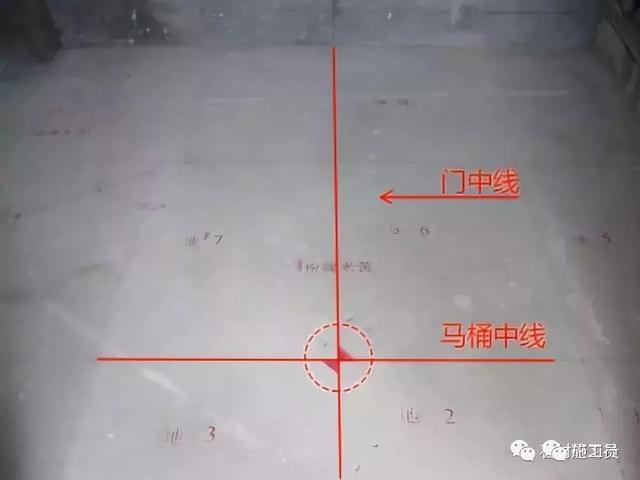

▲衛生間地面定位放線及石材分割

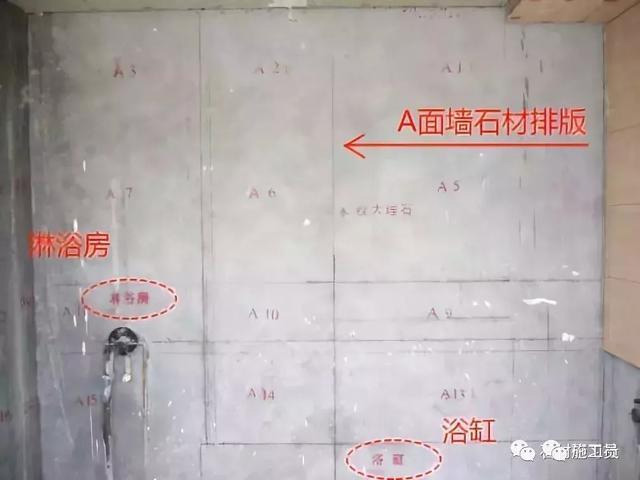

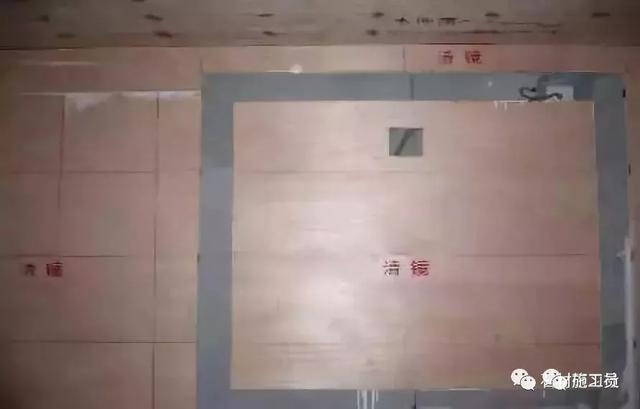

▲墻面石材排版及給排水定位位
五步放線的具體步驟（3）
1、根據草測線的結果，供深化設計師局部調整平面圖后，放造型線，稱第三步放線。

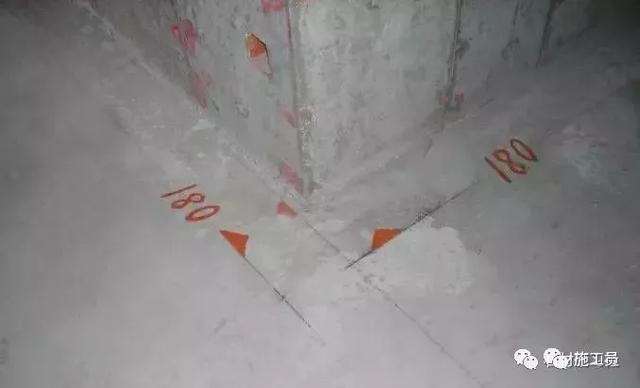

▲完成面線
2、走道控制線以走道控制線采用平移法彈出走道完成面以及與走道有關的門，內外墻完成面線。所以所有與走道有關的門內線必須統一，以便成品化門統一尺寸一致加工。
3、造型完成面線，對不確定模凌兩可的造型留活口，不影響大面積施工。

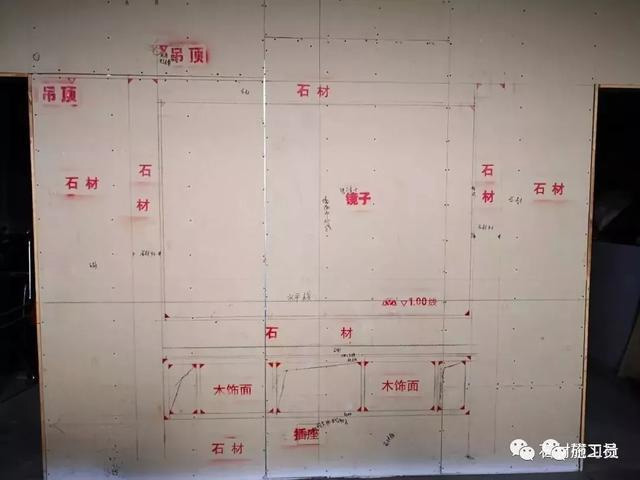

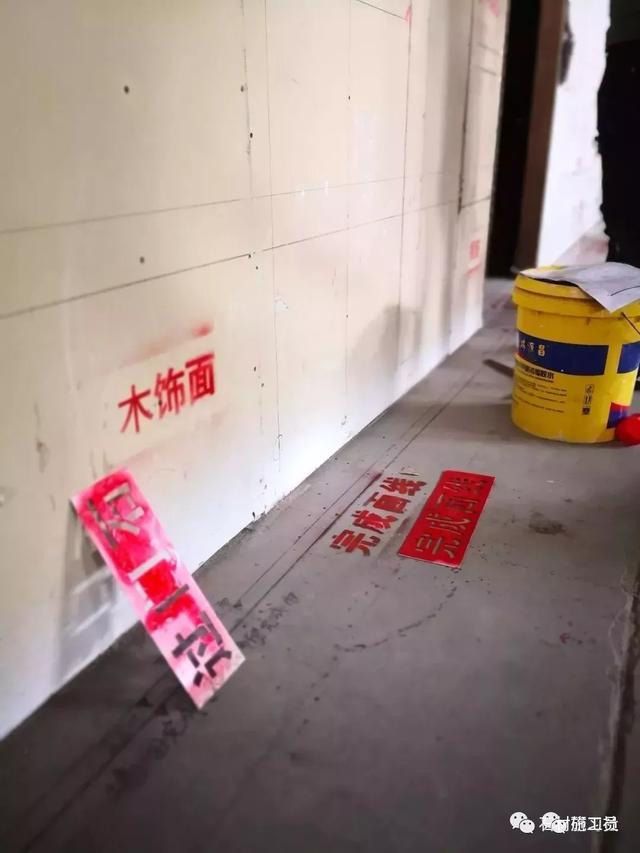

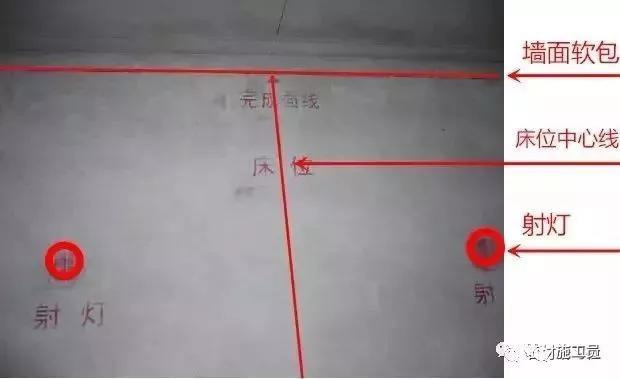

▲造型完成面線
▲造型完成面線
▲造型完成面線

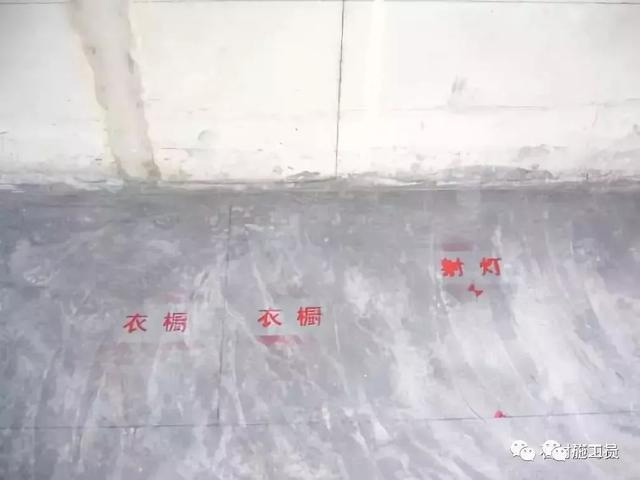

▲機電點位現場定位
五步放線的具體步驟（4）
1、以走道中間控制線為基準線，調整與走道有關的門套內、外側的墻面完成面線定門套，此種放線方法稱為平行放線法為第四步放線。在施工中也叫走道施工法，門套成品化施工法。

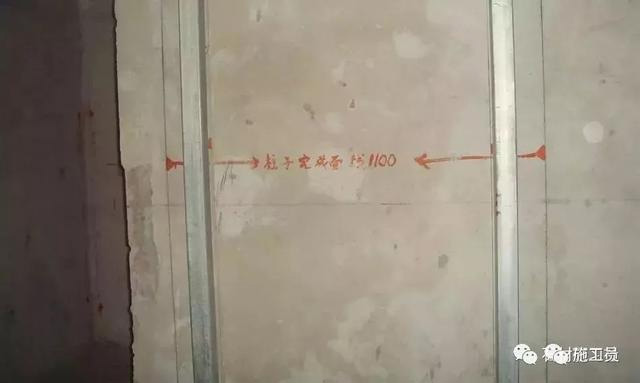

▲柱子完成面線

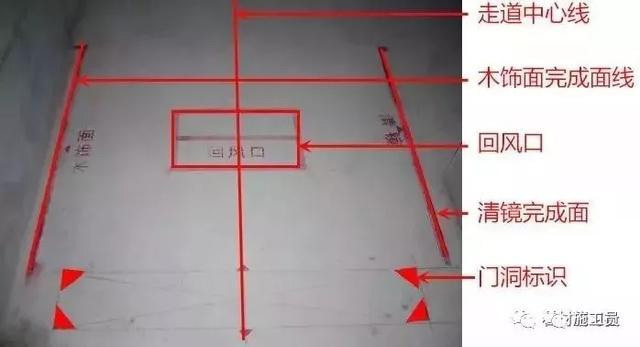

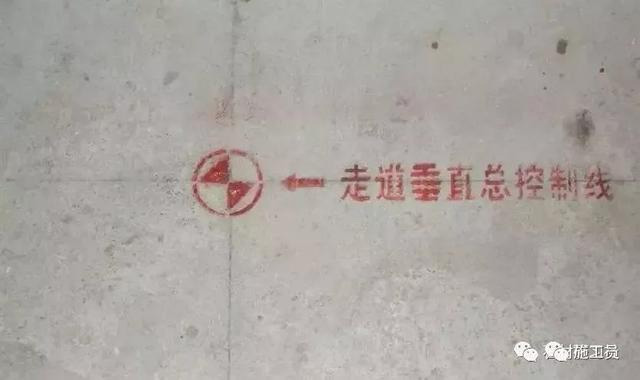

▲走道垂直總控制線
五步放線的具體步驟（5）又稱二次放線
第五步放線又稱二次放線。主要是對原墻、頂、地面線因長期磨損或被基層覆蓋后需進行二次放線（甚至三次放線）。
概括來講二次放線包含地面找平后的放線、基層完成后的跟進放線、衛生間防水完成后的放線等幾個方面。
五步放線前期準備
五步放線的前期準備工作分為3部分：
1、儀器、工具、材料、人員：

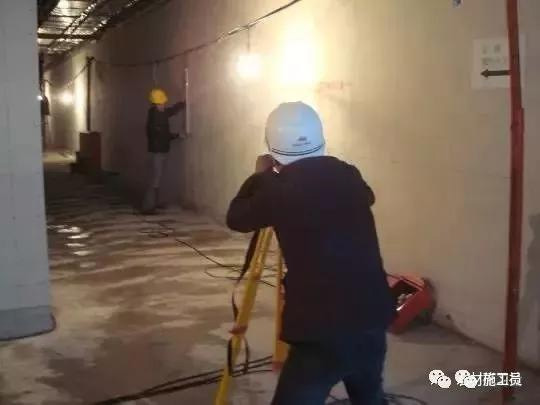

（1）儀器： 經緯儀、水平儀、紅外線、垂直水平儀、100m測量皮尺、7.5m鋼卷尺、200m紅外線測距儀、三凌鏡等都用于測量。
（2）工具： 墨斗、鉤魚絲線(紅色、藍色)都用于彈線。
（3）材料： 大錘、小錘、鐵楸、木工板、150*150*3鐵板、30*30*3角鐵、 8*40膨脹螺栓、劃瓷磚的金剛鉆刀頭，沖擊鉆、電焊機、切割機等都用于放線定固。
（4）人員：施工員、現場總帶班、瓦油木帶班、放線員、彈線工2人、掃地清理人員2人（此放線5人為一組，根據工作量的大小可增加2-6組人員）。

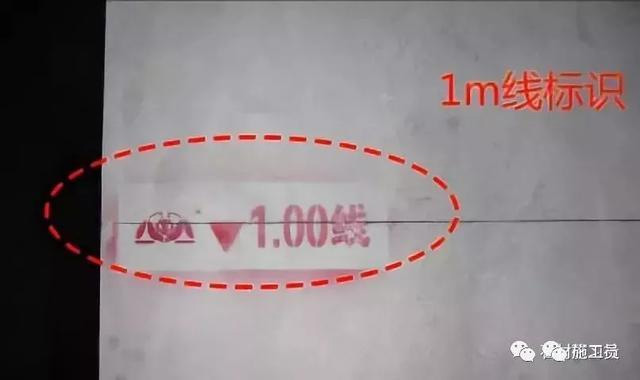

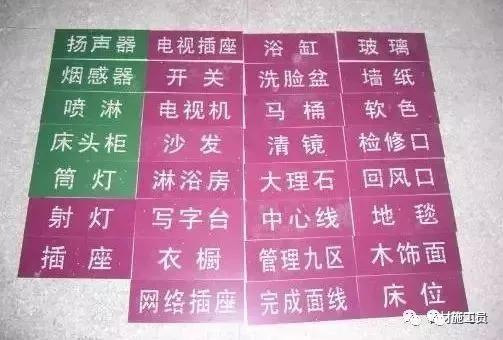

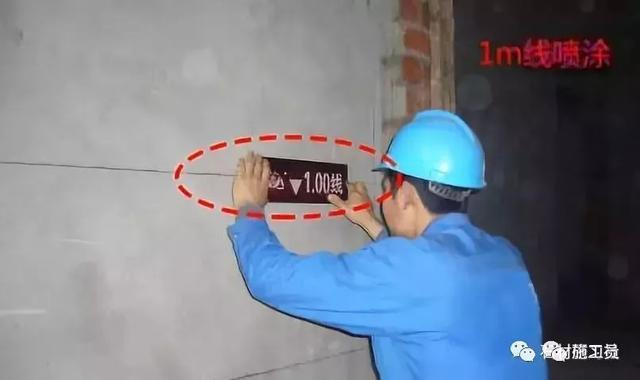

▲預先刻制噴繪面板
儀器用途：
紅外線：是用來復合水準儀抄平是否誤差。如沒有用木抖彈1m水平線，紅外線遠距離線粗以中為準
水準儀：找平層1m水平線，夾在中間以減少誤差。
2、辦公室準備工作：
（1）閱讀核對并審核所有的建筑施工圖紙，防止互相矛盾，尺寸差錯、（因為所有的水電、暖、消防這些單位設計的圖紙上，都是按照建筑總平面和建筑立面。建筑剖面設計的有在同一平面位置。且空間也在同一位置，也沒有考慮這些設備的保溫，支架節點的空間、檢修位置也沒有考慮，一切等待裝修單位深化圖紙。施工過程中有問題等待設計變更、協調時間長）。
（2）主要閱讀這些圖紙的建筑總平面圖，周圍的環境，以及是定位的已知條件，如紅線定位（外幕墻裝飾主高）；方格網定位（紅線方格網是確認該建筑的位置）總平面圖方格網是軸線位置，即柱子在網格交叉位置，導線也稱坐標線，也稱總控線。 并看總說明以了解該建筑物的首層±0.00的絕對標高值數（限高以±0.00開始）。
（3）其次看建筑施工圖的總平面，建筑立面，建筑剖面圖。但詳圖可以暫時不看。待窗臺和窗簾盒深化圖紙時看。這些圖紙往往是搞裝飾的人員不看的認為對我們裝修沒有用。
再看結構施工圖，主要是基礎圖，主體結構平面、剖面圖等構件詳圖之類可以先不看。 最后初步的閱讀一下相關水、電、暖通安裝施工圖。他們的出入口與土建和裝飾的關系，至于內部通線、穿管的詳圖，開始時也可以不看。
（4）看圖時要建筑與結構對照、土建與設備安裝對照，這些時間是項目部組織人員，忽略的關鍵時間之一，最好平面圖，建筑剖面圖、機電安裝剖面圖）以達到不矛盾，無差錯，才算閱圖準備工作完畢。
（5）準備施工測量放線的有關資料。即在電腦里模擬放線定位。與計劃的安排，要把自己制定的測量放線計劃安排在多個土建移交各層±0.00標高、主控線和軸線。
（6）研究該建筑的施工放線的程序及施工計劃。根據工程施工組織設計中進度分部分項工程之前及穿插在施工之中的過程，這就叫五步放線法。
（7）要安排測量放線人員的搭配，以及需要的儀器、工具、材料。模擬平面圖、立面圖的準備。對大型的工程，要做到心中有數，放線人員，帶班，總代班也要做到人人有數，甚至包工頭即老板也要心中有數。達到施工員一人領導，互相配合，有條不紊地工作。
3、現場準備工作
1）根據建筑總平面圖到現場草測，核對總平面圖的理論尺寸與現場是否吻合?，F場上設計變更是否更改等。
2）與土建到現場移交的基準點、總控線或軸線。
3）人員進場協調影響我單位放線的障礙物。
4、控制線的確認：
主控制線就是坐標，坐標是測量中用來確定施工軸線位置及建筑物位置的，是人們假設的線。
